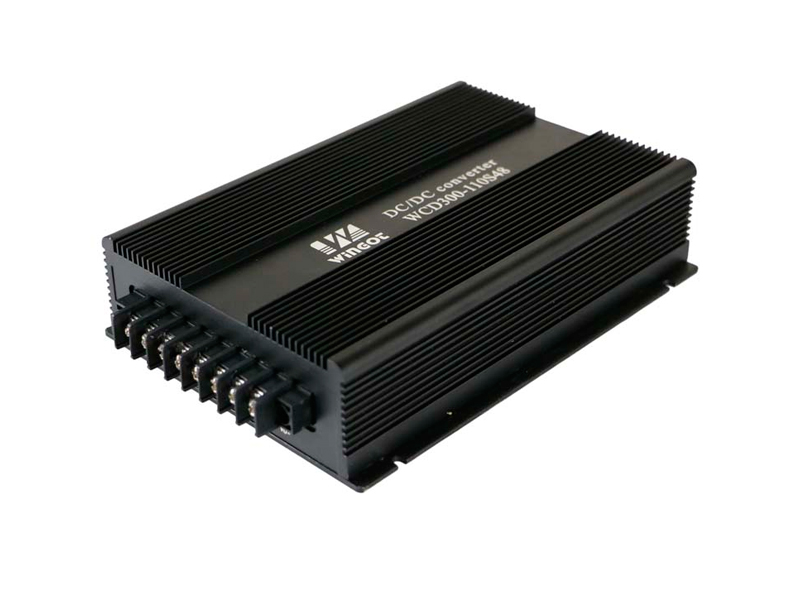

DC-DC便裝式模塊電源WCD300-400系列(300-400W)

典型性能 ◆ 300-400W輸出功率 ◆ 寬電壓輸入 ◆ 接線端子出線方式,安裝方便 ◆ 產品尺寸7.72X5.51 inches(196X140X47.5mm) ◆ 集成一體化電源,整體灌封 ◆ 六面金屬屏蔽 應用領域 ◆ 電信 ◆
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

18-400

輸出電壓精度 %

±1

負載調整率 %

±1.5

電壓調整率 %

±0.8

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率KHz

100-300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

5×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

熱阻特性

熱阻

冷卻方式

1.26℃/W

自然風冷

1.05℃/W

0.5M/S

0.77℃/W

1M/S

0.57℃/W

1.5M/S

0.47℃/W

2M/S

  注:熱阻特性是否要改降額曲線

  產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WCD300-□S12

18-36



36-75



66-160



200-400

12

25

83

2200

WCD300-□S24

24

12.5

85

1000

WCD300-□S48

48

6.25

86

470

WCD400-□S5

5.05

80

82

10000

WCD400-□S12

12

33

83

2200

WCD400-□S24

24

16.5

85

1000

WCD400-□S48

48

8.2

86

470



  注1:在□處加入數字可以選擇電源輸入電壓。加入的數字是標稱值,如在□處加入“24”代表18V-36V輸入。

  注2:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注3:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。

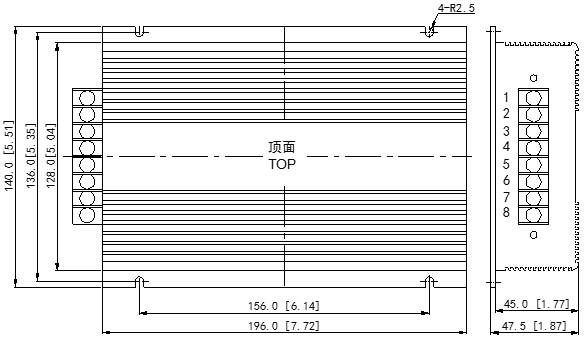

  外型尺寸

  管腳定義

管腳

1

2

3

4

5

6

7

8

功能

+Vin

-Vin

FG

NC

+Vo

+Vo

-Vo

-Vo

描述

輸入正

輸入負

接大地

空管腳

輸出正

輸出正

輸出負

輸出負
