輸入電壓 Vdc

9-36

遙控特性

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

輸出電壓精度 %

±1

電壓調節 %Vo1

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Other：100

工作殼溫

-40℃ - +95℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1500Vdc

輸出-殼：500Vdc

MTBF

3×10⁵

安規要求

GB 9254-2008

軍用常規產品命名規則

例如：WD25-24S12  G^注①  A^注②

質量等級^注①

D級

工業級篩選

G級

普通軍級產品

H級

軍級產品

K級

航天級產品

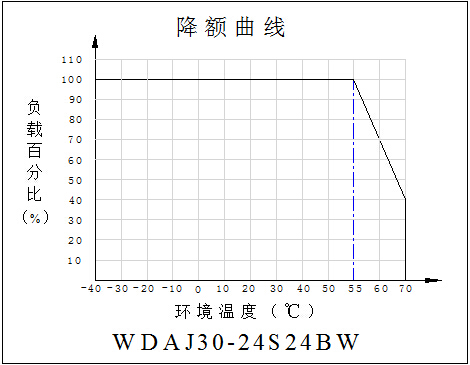

溫度等級^注②

工作殼溫℃

工作環溫℃

A級

-40 - +95

-40 - +55

B級

-40 - +95

-40 - +70

C級

-55 - +95

-55 - +70

D級

-40 - +105

-40 - +85

E級

-55 - +105

-55 - +85

F級

為客戶特殊定制溫度范圍

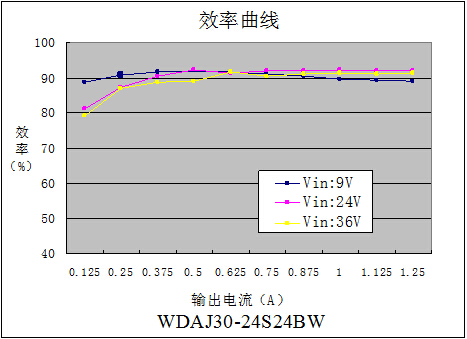

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 uF

WDAJ30-24S3V3

18-36

W:9-36

3.3

6

86

4700

WDAJ30-24S5

5.05

6

88

4700

WDAJ30-24S12

12

2.5

89

1000

WDAJ30-24S15

15

2

89

1000

WDAJ40-24S5

18-36

W:9-36

5.05

8

88

4700

WDAJ40-24S12

12

3.33

89

1000

WDAJ40-24S15

15

2.67

89

1000

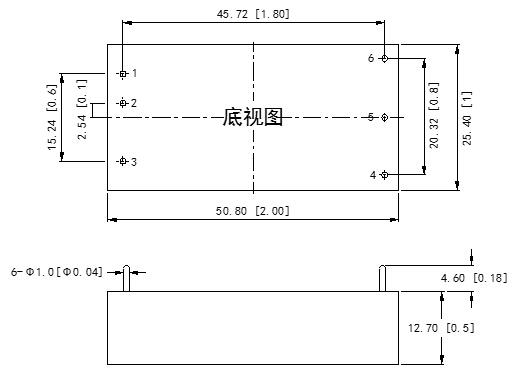

管腳

1

2

3

4

5

6

功能

+Vin

-Vin

CNT

TRIM

-Vo

+Vo

描述

輸入正

輸入負

遙控端

輸出
調節端

輸出負

輸出正
